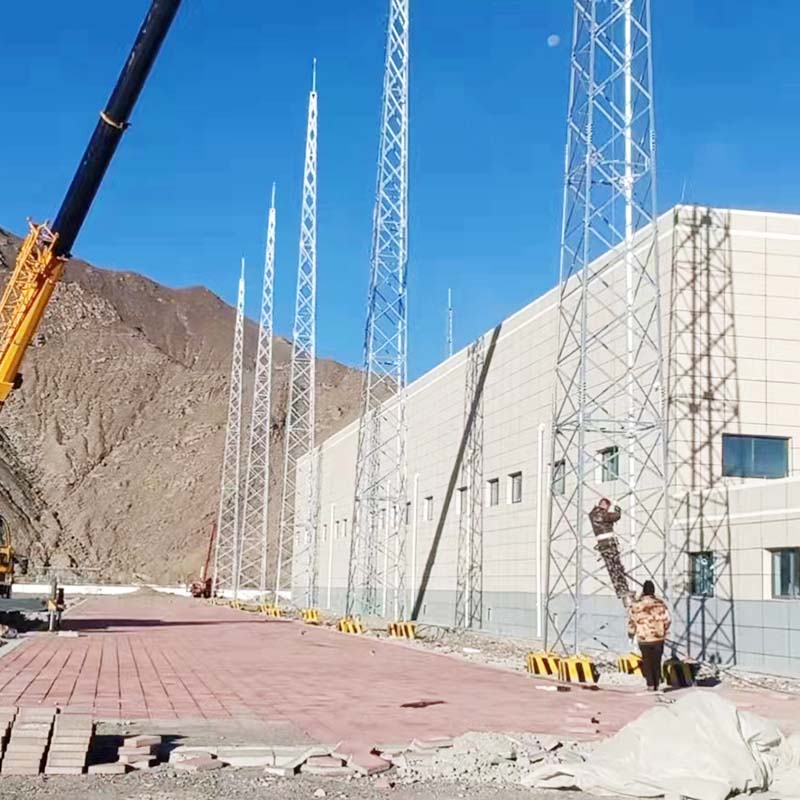

220KV 30 မီတာ လွတ်လပ်သော မိုးကြိုးကာကွယ်ရေးမျှော်စင်

အရည်အသွေးမြင့် 220KV 30 မီတာ လွတ်လပ်သော မိုးကြိုးကာကွယ်ရေးမျှော်စင်ကို တရုတ်ထုတ်လုပ်သူ Xuteng Iron Tower မှ ကမ်းလှမ်းထားသည်။ အရည်အသွေးမြင့် 220KV 30 မီတာ လွတ်လပ်သော မိုးကြိုးကာကွယ်ရေးမျှော်စင်ကို စျေးနှုန်းချိုသာစွာဖြင့် တိုက်ရိုက်ဝယ်ယူပါ။

220KV မီတာ 30 အမှီအခိုကင်းသော မိုးကြိုးမျှော်စင်ကို သန့်စင်ခြင်း၊ ဓာတ်ဆီဆိုင်များ၊ ဓာတုစက်ရုံများ၊ ကျောက်မီးသွေးတွင်းများ၊ ဂိုဒေါင်များ၊ မီးလောင်လွယ်ပြီး ပေါက်ကွဲနိုင်သော အလုပ်ရုံများကဲ့သို့သော အဆောက်အဦများအတွက် အသုံးပြုပါသည်။

အကာအကွယ်အချင်းဝက်နှင့် အကာအကွယ်အကွာအဝေးကို တွက်ချက်ရန် လှိမ့်ဘောလုံးနည်းလမ်းကို အသုံးပြု၍ မိုးကြိုးမျှော်စင်၏ အကာအကွယ်အကွာအဝေးကိုလည်း တွက်ချက်ရန် လိုအပ်ပါသည်။ အထူးသဖြင့် သန့်စင်ခန်းများ၊ ဓာတ်ဆီဆိုင်များ၊ ဓာတုစက်ရုံများ၊ ကျောက်မီးသွေးမိုင်းများ၊ ဂိုဒေါင်များ၊ မီးလောင်လွယ်ပြီး ပေါက်ကွဲနိုင်သော အလုပ်ရုံများတွင် လျှပ်စီးကြောင်းကာကွယ်ရေးတာဝါတိုင်များကို အဓိကအားဖြင့် အသုံးပြုကြသည်။ ၎င်းတို့ကို အချိန်မီ တပ်ဆင်သင့်သည်။ ရာသီဥတု ဖောက်ပြန်မှုကြောင့် မိုးကြိုးပစ်ခြင်း ဘေးအန္တရာယ်များ ပိုမိုဆိုးရွားလာပါသည်။ ယနေ့ခေတ်တွင် အဆောက်အဦများစွာတွင် မိုးကြိုးပစ်ခြင်းကာကွယ်ရေးတာဝါတိုင်များ အထူးသဖြင့် စတီးလ်သံမဏိအလှဆင်သံမျှော်စင်များ တပ်ဆင်ထားပါသည်။ အသွင်သဏ္ဍာန်အမျိုးမျိုး၊ လှပသောအသွင်အပြင်များနှင့် ဆန်းသစ်သောဒီဇိုင်းများပါရှိပြီး အဆောက်အအုံအမျိုးမျိုး၏ခေါင်မိုးများတွင် အသုံးပြုကြသည်။ လူနေရပ်ကွက်များရှိ စတုရန်းများနှင့် စိမ်းလန်းသောနေရာများကဲ့သို့သော အဆောက်အအုံများသည် တစ်ခုနှင့်တစ်ခု ဖြည့်စွက်ကာ မြို့တော်၏ အထင်ကရ အလှဆင်အဆောက်အအုံများ ဖြစ်လာကြသည်။ မိုးကြိုးမျှော်စင်များ၏ နိယာမသည် မိုးကြိုးချောင်းများနှင့် အတူတူပင်။ မိုးကြိုးဘေးအန္တရာယ်များ လျှော့ချပါ။

1. အခြေခံလေဖိအား

2. ငလျင်ခံတပ်ပြင်းထန်မှု- 8 ဒီဂရီနှင့် သေးငယ်သော နေ့ 8 ဒီဂရီ ဧရိယာများ

ထုတ်လုပ်မှုနှင့် တပ်ဆင်ခြင်း-

1. သတ္တုအစိတ်အပိုင်းများအားလုံးကို သွပ်ရည်စိမ်ထားရမည်ဖြစ်ပြီး လည်ပတ်နေစဉ်အတွင်း သွပ်ရည်စိမ်ထားသောအလွှာကို ကာကွယ်ရန် ဂရုပြုသင့်သည်။

2. နံရံအထူ 3 မီလီမီတာထက်မနည်း နှင့် သံဖြူစုတ်တံအရှည် 70 မီလီမီတာထက် မနည်းသော အပ်ထိပ်များပြုလုပ်ရန် သွပ်ရည်စတီးလ်ပိုက်ကို အသုံးပြုပါ။ 3. လျှပ်စီးကြောင်းကာကွယ်ရေးမျှော်စင်ကို ဒေါင်လိုက်နှင့် ခိုင်မြဲစွာတပ်ဆင်သင့်သည်။ ဒေါင်လိုက်အတွက် ခွင့်ပြုနိုင်သော သွေဖည်မှုသည် 3/1000 ဖြစ်သည်။

3. ဂဟေဆော်ရန် လိုအပ်ချက်များ- ပိုက်ဂဟေကို ဂဟေဆော်ရန်အတွက် အသုံးပြုသင့်ပြီး ပေါင်အရှည်သည် အောက်ပါစည်းမျဉ်းများနှင့် ကိုက်ညီရမည်-

a Flat steel သည် ၎င်း၏ အကျယ် နှစ်ဆဖြစ်သည် (အနည်းဆုံး အစွန်း 3 ခုဖြင့် ဂဟေဆက်သည်)။

ခ သံမဏိအဝိုင်းသည် ၎င်း၏အချင်း ၆ ဆဖြစ်သည်။

ဂ။ သံမဏိအဝိုင်းကို သံပြားနှင့် ချိတ်ဆက်သောအခါ၊ ၎င်း၏အရှည်သည် အဝိုင်းစတီးလ်၏ အချင်း ၆ ဆဖြစ်သည်။

4. မိုးကြိုးကာကွယ်ရေးတာဝါတိုင်များကို ယေဘူယျအားဖြင့် စတီးဝိုင်း သို့မဟုတ် သံမဏိပိုက်များဖြင့် ပြုလုပ်ထားပြီး ၎င်းတို့၏ အချင်းသည် အောက်ပါတန်ဖိုးများထက် မနည်းသင့်ပါ။

a လွတ်လပ်သောမိုးကြိုးကာကွယ်ရေးတာဝါတိုင်များသည် ယေဘုယျအားဖြင့် အချင်း 19 မီလီမီတာရှိသော သွပ်ရည်စိမ်အဝိုင်းစတီးကို အသုံးပြုသည်။

ခ ခေါင်မိုးပေါ်ရှိ မိုးကြိုးကာကွယ်ရေးမျှော်စင်ကို အချင်း 25 မီလီမီတာရှိသော သွပ်ရည်စတီးလ်ပိုက်များဖြင့် ပြုလုပ်ထားသည်။

ဂ။ ရေမျှော်စင်ထိပ်ရှိ မိုးကြိုးကာကွယ်ရေးမျှော်စင်သည် အချင်း 25mm သို့မဟုတ် 40mm ရှိသော သွပ်ရည်စတီးလ်ပိုက်များကို အသုံးပြုသည်။

ဃ။ မီးခိုးခေါင်းတိုင်ထိပ်ရှိ မိုးကြိုးကာကွယ်မျှော်စင်အား အချင်း 25 မီလီမီတာ သို့မဟုတ် အချင်း 40 မီလီမီတာရှိသော သွပ်ရည်စိမ်သံမဏိဖြင့် ပြုလုပ်ထားရမည်။ လျှပ်စီးကြောင်းကာကွယ်ရေးလက်စွပ်ကို အချင်း 12 မီလီမီတာ သို့မဟုတ် အချင်း 100mm2 ရှိသည့် သွပ်ရည်ပြားအဝိုင်းစတီးဖြင့် ပြုလုပ်ထားရမည်ဖြစ်ပြီး ၎င်း၏အထူမှာ 4 မီလီမီတာ ဖြစ်ရမည်။

5. မိုးကြိုးကာကွယ်ရေးမျှော်စင်အား အဝိုင်းစတီးလ် သို့မဟုတ် ဂဟေဆော်ထားသော စတီးပိုက်များဖြင့် ပြုလုပ်ထားသင့်ပြီး ၎င်း၏အချင်းသည် အောက်ပါတန်ဖိုးများထက် မနည်းသင့်ပါ- ဆေးထိုးအပ်အရှည် 1 မီတာအောက်- အဝိုင်းစတီးလ် 12 မီလီမီတာ၊ စတီးပိုက် 20 မီလီမီတာ၊ အပ်အရှည် 1 -2 မီတာ: အဝိုင်းစတီးသည် 16 မီလီမီတာ၊ သံမဏိပိုက်သည် 25 မီလီမီတာ၊ မီးခိုးခေါင်းတိုင်ထိပ်ရှိအပ်- အဝိုင်းစတီးသည် 20 မီလီမီတာ၊ သံမဏိပိုက်သည် 40 မီလီမီတာဖြစ်သည်။

တွက်ချက်နည်းသည် လျှပ်စီးတံ၏ အကာအကွယ်အချင်းဝက်နှင့် အမြင့် (ဇ) နှင့် ဆက်စပ်သည့်အပြင် လှိမ့်သောဘောလုံး၏ အချင်းဝက်၊

D သည် rolling radius (flash distance)၊

ပထမ အဆောက်အဦ အမျိုးအစားမှာ D=30 မီတာ (အဆောက် အအုံ အမျိုးအစားပေါ် မူတည်၍ သတ်မှတ်သည်)

ဒုတိယ အဆောက်အဦမှာ D=45 မီတာ (အဆောက် အအုံအမျိုးအစားပေါ် မူတည်၍ သတ်မှတ်သည်)၊

တတိယ အဆောက်အအုံ အမျိုးအစားမှာ D=60 မီတာ (အဆောက် အအုံ အမျိုးအစားပေါ် မူတည်၍ သတ်မှတ်သည်)၊

အကာအကွယ်အပိုင်းအခြားကို စံတန်ဖိုးဖော်မြူလာဖြင့် တွက်ချက်သည်- (အဆောက်အဦအမျိုးအစားပေါ် မူတည်၍ သတ်မှတ်သည်)

ယေဘူယျအားဖြင့်ပြောရလျှင်၊ လျှပ်စီးတံပိုမြင့်လေ၊ အကာအကွယ်အကွာအဝေးပိုကြီးလေလေ၊ အကာအကွယ်အကျိုးသက်ရောက်လေလေဖြစ်သည်။ သို့သော်လည်း မိုးကြိုးတံကို တည်ဆောက်ခြင်း၏ ဘေးကင်းရေးနှင့် စီးပွားရေးကို ထည့်သွင်းစဉ်းစားရာတွင် မိုးကြိုးချောင်းအများစုကို ၃၅ မှ ၄၅ မီတာကြားတွင် တည်ဆောက်ထားသည်။

ကြိုတင်ကာကွယ်မှုများ- လျှပ်စီးတံအား မြေစိုက်ခြင်းသည် ကောင်းမွန်ရမည်၊ ၎င်း၏ မြေပြင်ခံနိုင်ရည်တန်ဖိုးသည် 10 Ω ထက် မပိုသင့်ပါ။ မြေဆီလွှာ ခံနိုင်ရည် မြင့်မားလာသောအခါတွင် ချဲ့ထွင်ထားသော ဂရပ်ဖိုက် မြေစိုက် မော်ဂျူးများ၊ သန့်စင်မှု မြင့်မားသော ခံနိုင်ရည်အား လျှော့ချပေးသော အေးဂျင့်များ၊ ဂရပ်ဖိုက်ကြိုး ချိတ်ဆက်မှုများ နှင့် ဇင့်ဖြင့် ဖုံးအုပ်ထားသော သံမဏိများကို ဒေါင်လိုက် မြေထိန်းစနစ် အဖြစ် အသုံးပြုပါသည်။ ဖော်မြူလာအရ တိကျသောအသုံးပြုမှုအရေအတွက်ကို တွက်ချက်ရန် လိုအပ်သည်။

နှစ်စဉ် မိုးကြိုးရာသီမတိုင်မီ အောက်ပါအတိုင်း ထိန်းသိမ်းခြင်းနှင့် စစ်ဆေးခြင်းတို့ကို ဆောင်ရွက်ရမည်။

1. ချိတ်ဆက်မှုအပိုင်းတစ်ခုစီ၏ချိတ်ဆက်မှုသည် ယုံကြည်စိတ်ချရပြီး ဖြည်ရန်ခွင့်မပြုပါ။

2. အလင်းဖမ်းကိရိယာမှ အောက်ချိတ်ဆက်ကိရိယာသို့ စုစုပေါင်းခုခံမှုတန်ဖိုး ≤ 5 Ω;

3. လျှပ်စီးတံ၏ မြေပြင်သည် ကောင်းမွန်ရမည်ဖြစ်ပြီး မြေပြင်ခံနိုင်ရည်တန်ဖိုးသည် 10 Ω ထက် မပိုသင့်ပါ။

မိုးကြိုးကာကွယ်ရေးမျှော်စင်အတွက် အခြေခံဒီဇိုင်း

1. အဆောက်အဦများ၏ မိုးကြိုးကာကွယ်ရေးဒီဇိုင်းအတွက် ကုဒ် (GB50057-2010)

2. မြင့်သောဖွဲ့စည်းပုံဒီဇိုင်းအတွက်ကုဒ် (GBJ135-2006)

3. Steel Structures ဒီဇိုင်းအတွက် Code (GB50017-2014)
